Трубы ТВЭЛ-ПЭКС-К. Размеры и цены.

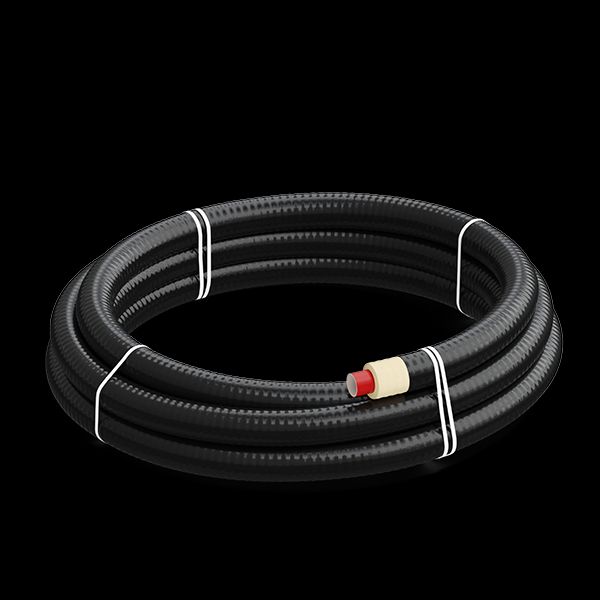

Труба ТВЭЛ-ПЭКС-К - это гибкая труба для теплотрассы в ППУ-изоляции, которая состоит из однослойной трубы из сшитого полиэтилена PEX-A с армирующей системой из высокопрочных нитей из арамидного волокна. Труба ТВЭЛ-ПЭКС-К предназначена для бесканальной прокладки трубопроводов внутриквартальных и локальных систем теплоснабжения, с максимальной рабочей температурой теплоносителя до +110 град.С и давлением P = 10 бар.
Характеристики:
- Диаметры: от 40 до 160 мм
- Толщина стенки: от 3,7 до 14,6 мм
- Толщина изоляции: от 40 до 125 мм
- Толщина оболочки: от 1,8 до 3,0 мм
- Длина бухты: от 100 до 500 м
- Коэффициент линейного расширения: 0,14 мм/м*°С
- Минимальный радиус изгиба: от 0,8 до 1,5 м
| Наименование | Длина, м | Диаметр бухты, м | Цена, руб |
| ТВЭЛ-ПЭКС-К, 10 бар, 40×4,0/90 | 420 | 1,96-2,51 | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 40×4,0/110* | 390 | 2,04-2,79 | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 50×3,6/110 | 390 | 2,04-2,79 | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 50×3,6/125* | 310 | 2,1-2,9 | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 63×4,0/110 | 390 | 2,04-2,79 | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 63×4,0/125* | 310 | 2,1-2,9 | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 75×4,6/125 | 310 | 2,1-2,9 | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 75×4,6/140* | 230 | 2,36-2,92 | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 90×6,0/140 | 230 | 2,36-2,92 | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 90×6,0/160* | 150 | 2,49-2,81 | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 110×6,5/160 | 150 | 2,49-2,81 | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 110×6,5/180* | 140 | 2,62-2,98 | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 125×6,8/180 | 140 | 2,62-2,98 | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 140×7,1/180 | 140 | 2,62-2,98 | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 140×7,1/225* | ** | ** | По запросу |
| ТВЭЛ-ПЭКС-К, 10 бар, 160×7,5/225 | ** | ** | По запросу |
Наименование - d несущей трубы х толщина стенки / слой изоляции. Длина - Максимальная длина в бухте, м.
* – под заказ; ** – продукция поставляется на инвентарных несъемных катушках диаметром 3.6 м, шириной 1.8 м, при длине трубопровода до 200 м спецтранспортом, либо на деревянных невозвратных катушках диаметром З м, шириной 2.35 м и длиной трубопровода до 70 м
| Типоразмеры труб ТВЭЛ-ПЭКС-К d трубы/слой изоляции, мм | С арм. системой, номин. наружн. d х толщ. стенки, мм | С арм. системой, внутр. d трубы, мм | Без армирования SDR 11, наружн. d х толщ. стенки, мм | Без армирования SDR 11, внутр. d трубы, мм |
| 40/90 (110) | 40,0×4,0 | 32,0 | 40×3,7 | 32,6 |
| 50/110 (125) | 47,7×3,6 | 40,5 | 50×4,6 | 40,8 |
| 63/110 (125) | 58,5×4,0 | 50,5 | 63×5,8 | 51,4 |
| 75/125 (140) | 69,5X4,6 | 60,3 | 75×6,8 | 61,4 |
| 90/140 (160) | 84,0×6,0 | 72,0 | 90×8,2 | 73,6 |
| 110/160 (180) | 101,0×6,5 | 88,0 | 110×10,0 | 90,0 |
| 125/180 | 116,0×6,8 | 102,4 | 125×11,4 | 102,2 |
| 140/180 (225) | 127,0×7,1 | 112,8 | 140×12,7 | 114,6 |
| 160/225 | 144,0×7,5 | 129,0 | 160×14,6 | 130,8 |
